項目簡介

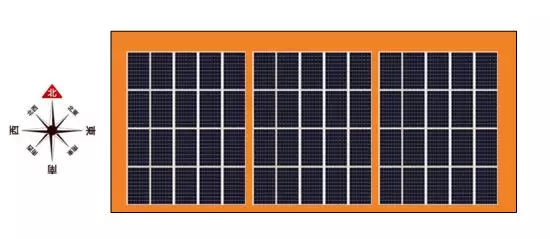

1.1項目示意圖紙

最大敷設面積

1.2組件選型和安裝配置

考慮到有限的屋頂面積、銀行放款條件以及全壽命周期的收益，越來越多的高效板在屋頂分布式項目中得到應用，此次方案選擇60片300W高效組件，參數如下：

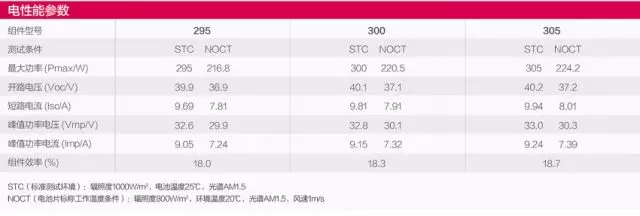

表1 組件參數

考慮到當天氣候水文條件、以及現場的安裝條件，采用類似陽光房的方案將組件抬高，5*4為一個單元，每個單元內組件串聯接入逆變器，組件排布及支架方案如下：

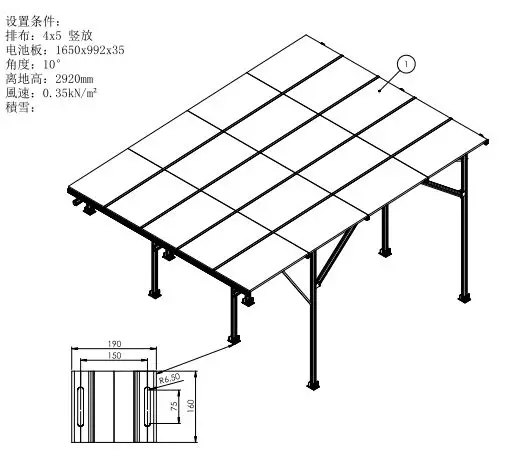

圖1 支架示意圖

1.3 逆變器的選擇

新型高效組件的應用給逆變器的性能提出了需求，包括直流側超配和交流側過載能力，GW15KN-DT在考慮實際應用要求后，優化了產品性能，包括結構優化設計、效率提升、過載能力等。

• 直流線纜多為戶外鋪設，需要防潮、防曬、防寒、防紫外線等，因此分布式光伏系統中的直流線纜一般選擇光伏認證的專用線纜，考慮到直流插接件和光伏組件輸出電流，目前常用的光伏直流電纜為PV1-F 1*4mm2。

• 交流線纜主要用于逆變器交流側至交流匯流箱或交流并網柜，可選用YJV型電纜。長距離鋪設還要考慮到電壓損失和載流量大小，15KW三相機交流線纜推薦使用YJV-5*10mm2。
